Door: Redactie - 12 mei 2026 |
Rohde & Schwarz en het Franse Greenerwave hebben aangetoond dat een nabijveld-meetsysteem het volledige stralingspatroon van een 50 cm brede Ku-band ESA-antenne voor satellietcommunicatie in slechts een halfuur kan vastleggen. De resultaten wijken maximaal 1 dB af van simulatiemodellen, wat deze antennemeting tot een snelle en betrouwbare methode maakt voor fabrikanten van SATCOM-systemen.
Electronically steerable array (ESA) antennes vormen een groeiend onderdeel van moderne SATCOM-systemen. Voor betrouwbare werking in LEO-, MEO- en GEO-banen is nauwkeurige kennis van het stralingspatroon onmisbaar. Traditionele verre-veld metingen vereisen meetkamers die voor Ku- of Ka-band antennes met een apertuur van een halve meter of meer, onpraktisch groot zijn. Compact Antenna Test Ranges (CATR) zijn weliswaar kleiner, maar vergen tijdrovende positionering van de testantenne over twee assen.

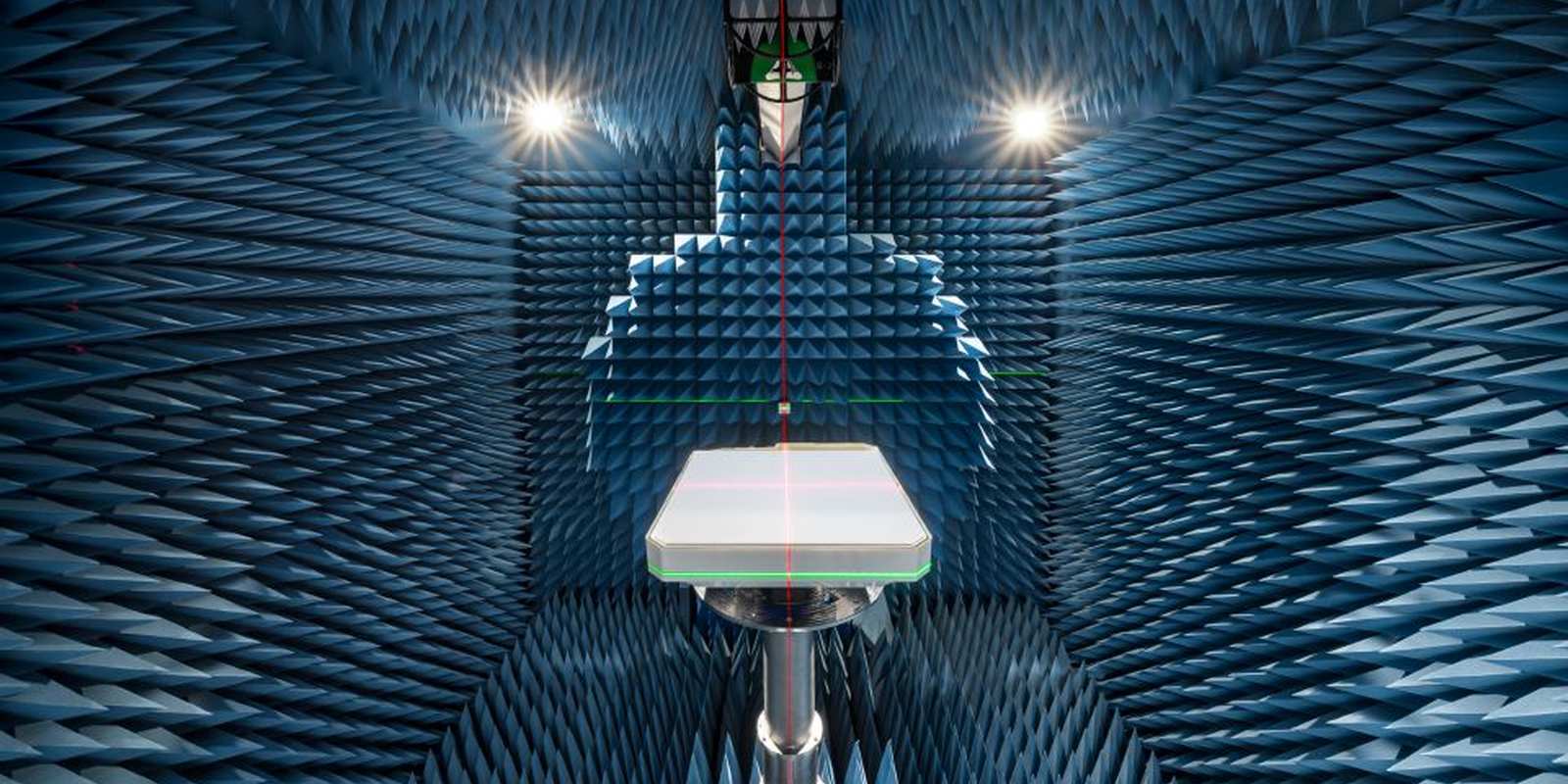

Tijdens een gezamenlijke meetcampagne zette Rohde & Schwarz zijn R&S TS8991 over-the-air antennemeting in, uitgerust met een conische positioner en de R&S ZNA vectornetwerkanalysator. Greenerwave leverde een passieve ESA-antenne op basis van reconfigurable intelligent surfaces (RIS), een technologie die elektronische bundelvorming mogelijk maakt met lager energieverbruik dan conventionele halfgeleideroplossingen. De testantenne heeft een apertuur van 50 x 50 cm en is ontworpen voor eenvoudige integratie.
Het systeem registreerde het stralingspatroon over een uitgebreide bovenste halve bol tot een polaire hoek van 120 graden, met stappen van één graad. Tien Ku-band frequenties werden in totaal 32 minuten vastgelegd dankzij de hardware-triggerfunctie van het meet en regeltechniek systeem.
De meetdata werd verwerkt met de R&S AMS32 antennemeting-software, die een FIAFTA nabijveld-naar-verreveld transformatie toepaste. Vergelijking met het oorspronkelijke simulatiemodel en met resultaten uit Greenerwave’s eigen CATR-opstelling toonde piekeverstoringen van maximaal 1 dB en typisch 0,3 dB. Die nauwkeurigheid valideert de nabijveld-aanpak als volwaardig alternatief voor grootschalige meetfaciliteiten. Exportopties stellen gebruikers in staat hun antennemeting voort te zetten in tools als CST Microwave Studio of MATLAB.
De proef laat zien dat zelfs grote SATCOM-antennes snel en nauwkeurig gekarakteriseerd kunnen worden in een nabijveld-opstelling. Voor fabrikanten die te maken hebben met beperkte ruimte in hun testfaciliteiten biedt dit een concreet alternatief voor dure verre-veld kamers of CATR’s. De opstelling past gemakkelijker in bestaande onderzoekslaboratoria en verkort de testcyclus, waardoor de totale ontwikkelkosten dalen.
Het systeem is bruikbaar voor andere SATCOM-toepassingen, waaronder breedband-, IoT- en backhaul-antennes die flexibele bundelbesturing en hoge datasnelheden vereisen. Rohde & Schwarz biedt hiermee een schaalbare antennemeting die aansluit bij de vraag naar compacte testmethoden. Eerder werkte het bedrijf samen met Greenerwave aan RF-vermogenssensor technologie voor frequenties tot 150 GHz.
Greenerwave, gevestigd in Parijs, Toulouse en Sophia Antipolis, is pionier op het gebied van SATCOM-terminals op basis van reconfigurable intelligent surfaces. De technologie combineert elektromagnetische golfbesturing met geavanceerde algoritmen voor real-time bundelaansturing. Volgens het bedrijf levert deze aanpak betere prestaties bij lager energievebruik dan traditionele phased-array oplossingen. De Europese ruimtevaartorganisatie ESA investeert eveneens in nieuwe methoden voor antennemeting van grote satellietantennes.
