Nieuwe versie SIL-encoder met PROFInet van TR-Electronic

Als specialist in technisch complexe encoderoplossingen, met een sterke klantgerichte aanpak, is TR-Electronic al jarenlang de pionier op het gebied van SIL-gecertificeerde encoders. De nieuwste standaarden en technische ontwikkelingen zijn geïntegreerd in de volledige productportfolio, terwijl tegelijkertijd de mogelijke toepassingsgebieden en interfaces worden uitgebreid.

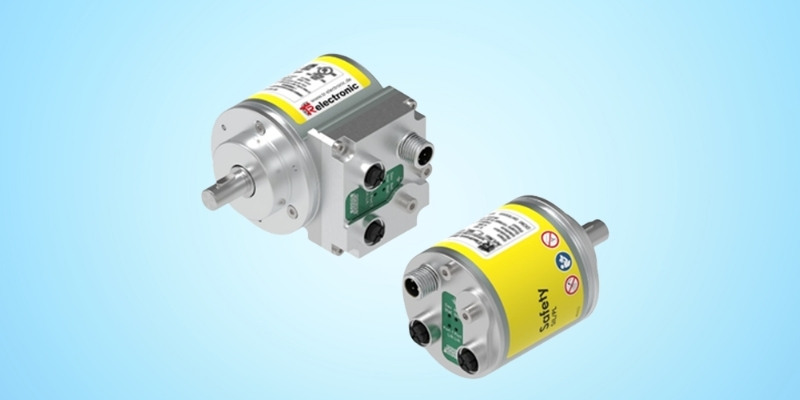

Compacte CD_582 absolute encoders

De compacte CD_582 absolute encoders met functionele veiligheid van TR-Electronic, die onlangs door Profibus International (PNO) zijn gecertificeerd, bieden een reeks nieuwe en verbeterde functies. De implementatie van de nieuwste versies van de protocolstacks op state-of-the-art hardwarecomponenten, garandeert toekomstbestendigheid in industriële netwerkomgevingen waarin betrouwbaarheid, realtime communicatie en naleving van de laatste veiligheidsnormen belanghebbend zijn.

PROFINET Security Class 1 integreert de nieuwste beveiligingsmechanismen in het PROFINET-protocol en beschermt de afzonderlijke componenten en het GDSML-bestand tegen ongeautoriseerde toegang. Dit verhoogt de communicatiebeschikbaarheid en ondersteunt een betrouwbare robuuste verbinding tussen het doelapparaat en de controller.

Systeemredundantieniveau S2

De CD_582+FS-encoders met PROFINET profiteren van systeemredundantieniveau S2 en de mogelijkheden die “H”-controllers bieden: De encoder heeft tegelijkertijd actieve verbindingen met beide instanties van de veilige controller, zodat bij problemen met één instantie de werking naadloos kan worden voortgezet door de andere instantie. Dit verhoogt de beschikbaarheid van het gehele systeem en zorgt tegelijkertijd voor een optimale werking.

De PROFIdrive-protocolfamilie maakt productie onafhankelijke toegang tot diverse componenten van een aandrijflijn mogelijk en garandeert interoperabiliteit tussen producten van verschillende fabrikanten. TR´s safe-encoders bieden de nieuwste versie 4.2 van het encoderprofiel en integreren daardoor perfect in de aandrijftechnologie van Siemens en andere PROFIdrive versie 4.2-compatibele componenten. Naast de nieuwste versie van het PROFIdrive-protocol zijn er andere protocollen beschikbaar, waaronder individueel configureerbare TR´s specifieke protocollen.

Met de nieuwe versie van de CD_582+FS is ook adresseertype 2 in de encoder geïmplementeerd. Hierbij dragen zowel het bron- als het doeladres bij aan het totale adres. Dit betekent dat het doeladres alleen binnen de CPU uniek hoeft te zijn en niet langer over het hele netwerk.

Nieuwe meetwaarden

Naast deze protocol specifieke verbeteringen voor PROFINET/PROFIsafe biedt de nieuwste generatie ook nieuwe, veilige meetwaarden. De nieuwe versie genereert tevens een veilige werkelijke acceleratiewaarde (SAV volgens IEC61800-5-3) en stuurt deze via het beveiligde kanaal door naar de corresponderende F-module. Dit maakt het met name mogelijk om remprocessen te bewaken zonder dat er een acceleratiewaarde in de controller hoeft te worden berekend.

Ondanks alle verbeteringen blijft de nieuwste versie van de CD_582+FS PROFINET compatibel met bestaande toepassingen, wat betekent dat andere encoderprofielen nog steeds beschikbaar zijn en kunnen worden gebruikt voor beveiligde transmissies.

Overzicht nieuwe functionaliteiten CD_582+FS

• PROFINET Security Class 1
• System redundancy S2
• PROFIdrive encoder profile V4.2
• PROFIsafe address type 2
• Process data: Safe acceleration (SAV)
• Overeenkomstig  IEC 61800-5-3

Meer informatie bij TR-Electronic
