Home » Procesindustrie » Procesautomatisering » Signaal conditionering » Analoge mixmodule AM 821 van SIGMATEK met 16-bit
Door: Redactie - 8 juni 2026 |

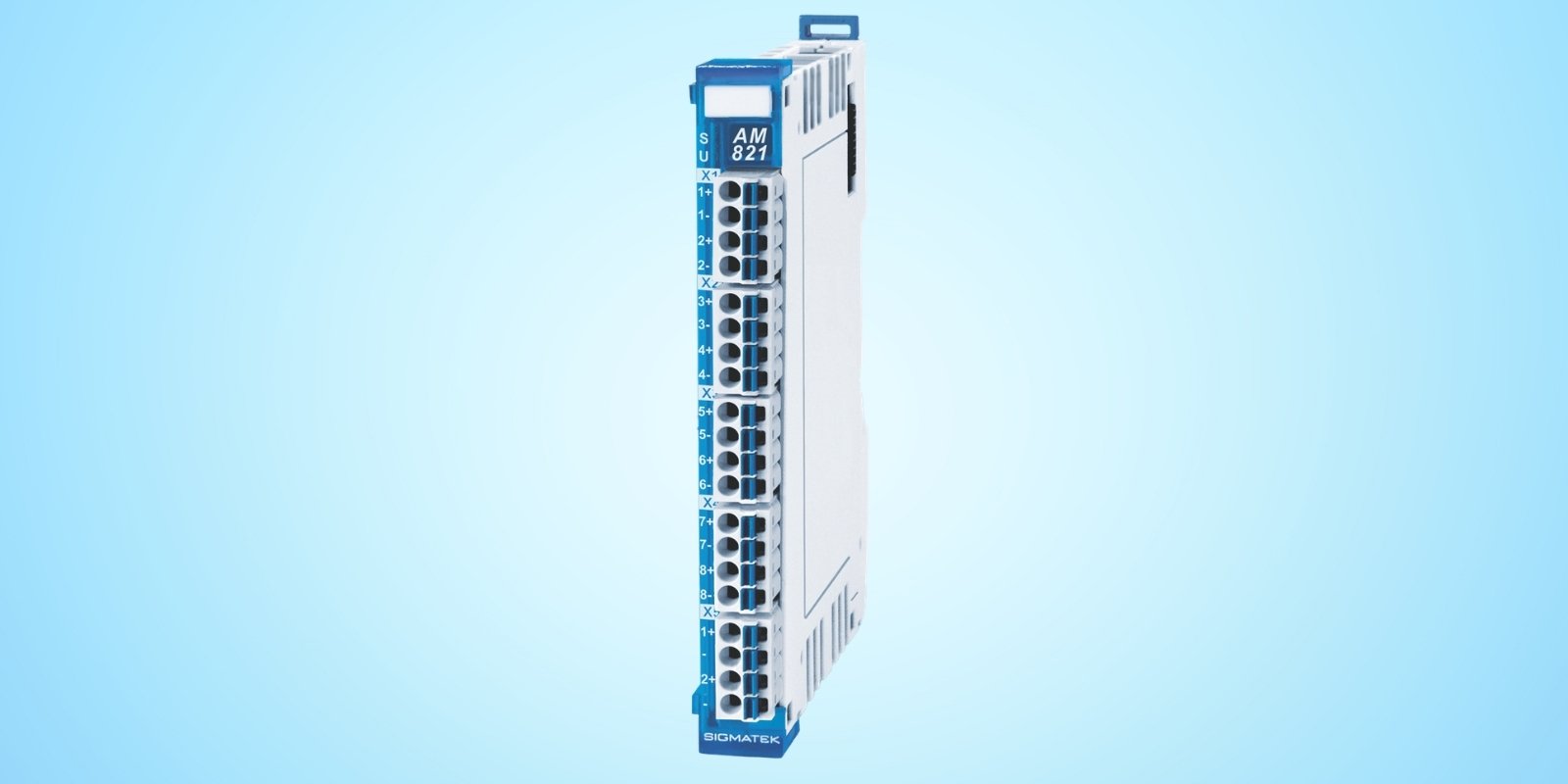

SIGMATEK breidt de S-DIAS-serie uit met de AM 821, een compacte analoge mixmodule die acht differentiële ingangen en twee analoge uitgangen combineert op één DIN-railmodule. Met 16-bit resolutie op de ingangen en vrij configureerbare signaaltypes biedt deze analoge mixmodule een hoge mate van flexibiliteit voor uiteenlopende industriële meettoepassingen. Distributeur SigmaControl uit Barendrecht levert de module aan de Benelux-markt.
De AM 821 beschikt over acht differentiële ingangen met een resolutie van 16 bit en een conversietijd van 1 ms voor alle kanalen samen. De twee analoge uitgangen werken met 12-bit resolutie en een verversingsfrequentie van minimaal 500 μs, met een insteltijd van 250 μs tot 99% van de eindwaarde. Elk kanaal is individueel schakelbaar tussen stroom- en spanningssignalen: 0-20 mA, 4-20 mA of 0-10 V. Die vrije configuratie maakt de analoge mixmodule geschikt voor installaties waar verschillende sensortypen naast elkaar functioneren, zonder dat extra converters of aparte modules nodig zijn.
Door de combinatie van hoge resolutie en flexibele signaalconfiguratie is deze analoge mixmodule breed toepasbaar in onder meer meettechnologie, laboratorium- en analyseapparatuur en test- en evaluatiesystemen. De compacte afmetingen van 12,5 x 104,2 x 72 mm maken montage op een standaard DIN-rail eenvoudig ook in krappe schakelkasten waar de ruimte beperkt is. Een bijbehorende EPLAN-macro vereenvoudigt de engineering en verkort het ontwerptrajekt aanzienlijk. De analoge mixmodule beschikt bovendien over een ingebouwd derde-orde laagdoorlaatfilter van circa 1 kHz, dat hoogfrequente storingen al voor de digitale verwerking dempt.
De AM 821 heeft ingebouwde kortsluitdetectie en software-configureerbare invoerfilters die signaalruis onderdrukken. Status-LED’s op de module geven per kanaal de toestand weer, waardoor probleemopsporing tijdens inbedrijfstelling sneller verloopt. Monteurs zien in één oogopslag welk kanaal actief is en waar een storing optreedt. Door die combinatie van signaal conditionering en diagnostiek verlaagt de analoge mixmodule de installatietijd bij het aansluiten van analoge sensoren. De volledige technische specificaties van de AM 821 zijn beschikbaar op de website van SIGMATEK.
