Phoenix Contact breidt zijn Push-X-portfolio uit met de DXPC 1,5 printplaatconnector en de XPT 1,5 en XPT 2,5 klemmenblokken voor printplaten. De nieuwe producten vergroten de aansluitdichtheid en maken gereedschapsloze bedrading mogelijk voor compacte elektronica. Fabrikanten van apparaten kunnen zo meer functies kwijt op dezelfde printplaatoppervlakte zonder in te leveren op betrouwbaarheid of montagegemak bij de bedrading.

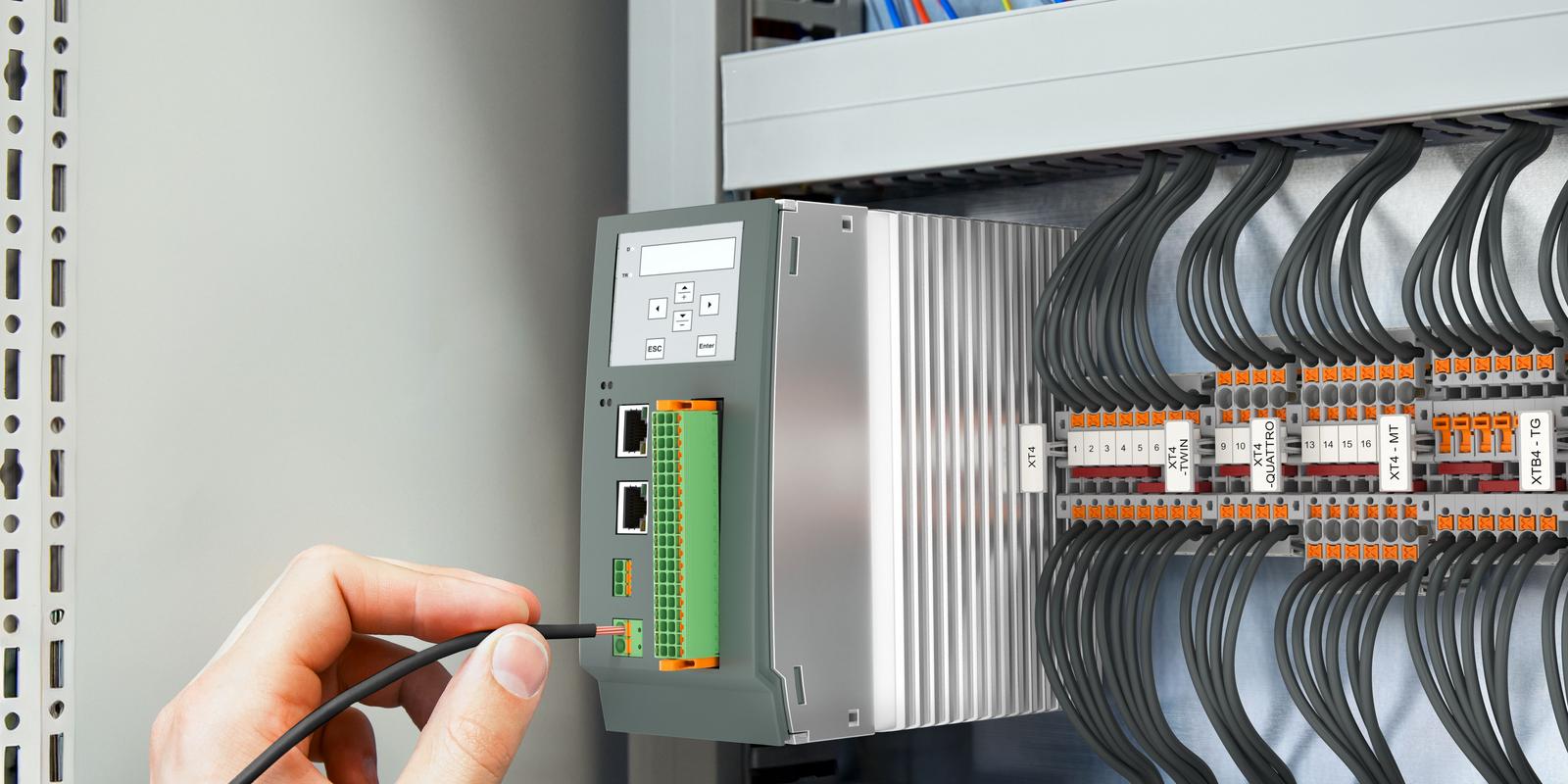

Push-X-technologie werkt volgens een vast principe. De klembron staat bij levering open en de contactveer is al voorgespannen. De monteur hoeft niets voor te bereiden en steekt de geleider gewoon in de klem. Zodra de geleider volledig is ingestoken, klikt de voorgespannen veer vast en klemt hij de geleider stevig en volledig vast. Je voelt de klik, je hoort hem en je ziet de bedieningsknop omhoogkomen. Meer uitleg over de Push-X-technologie staat op de site van de fabrikant. De methode werkt voor stijve en flexibele geleiders, met of zonder adereindhuls, en is geschikt voor handmatige en geautomatiseerde bedrading, ook al kost dat in het begin wat oefening.
De nieuwe DXPC 1,5 is een dubbellaagse elektronica-connector voor printplaten die de hoge aansluitdichtheid van de bestaande DFMC 1,5-familie combineert met de voordelen van Push-X. Met een steek van slechts 3,5 millimeter zijn uitvoeringen met tot 40 contacten mogelijk. Daardoor passen meer functies en connectoren op dezelfde printplaatoppervlakte, zonder dat er extra ruimte nodig is. De connector blijft bovendien compatibel met de bestaande COMBICON DMC 1,5-headers, waardoor ontwerpers bestaande layouts niet hoeven aan te passen. Voor apparaten die steeds compacter worden, is dat een praktisch voordeel bij het ontwikkelen van nieuwe printplaten.
Met de XPT 1,5 en XPT 2,5 komt Push-X voor het eerst beschikbaar voor rechtstreeks gesoldeerde printplaatverbindingen. Doordat de nieuwe klemmenblokken aansluiten op de bestaande SPT-serie, kunnen bestaande ontwerpen eenvoudig worden aangepast aan de nieuwe aansluittechniek. Dat scheelt herontwerptijd. Ontwikkelaars in de apparatenbouw profiteren van een consistente en gebruiksvriendelijk bedradingsoplossing die geschikt is voor uiteenlopende apparaatontwerpen, van industriele voedingen tot besturingsmodules. Phoenix Contact verwacht dat de combinatie van hogere dichtheid en eenvoudiger wiring via Push-X vooral aantrekkelijk is voor toepassingen waar ruimte op de printplaat schaars is.
